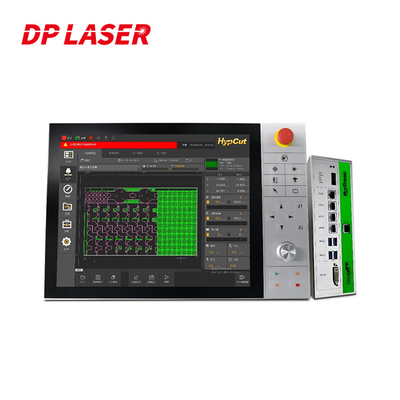

Hypcut Bus-Type ระบบควบคุมด้วยเลเซอร์เฉพาะ FSCUT 8000A High Power

FSCUT 8000A ระบบควบคุมเครื่องตัดด้วยเลเซอร์ไฟเบอร์แบบ Hypcut Bus พลังงานสูงโดยเฉพาะ

บทนำเบื้องต้น

ระบบ FSCUT8000 เป็นระบบบัสอัจฉริยะระดับไฮเอนด์สำหรับความต้องการในการตัดด้วยเลเซอร์ไฟเบอร์กำลังสูงพิเศษขนาด 8KW ขึ้นไปมีลักษณะของความเสถียรและความน่าเชื่อถือ การปรับใช้ที่สะดวก การดีบักง่าย การผลิตที่ปลอดภัย ฟังก์ชันที่หลากหลาย และประสิทธิภาพที่ยอดเยี่ยมรองรับและให้บริการโซลูชั่นแบบแยกส่วน ส่วนบุคคล อัตโนมัติ และอิงตามข้อมูลในปัจจุบัน ในตลาดมีระบบตัดด้วยเลเซอร์เฉพาะประเภทบัสที่ค่อนข้างเป็นผู้ใหญ่และระดับไฮเอนด์

ลักษณะเฉพาะ

1.Function
กระบวนการ: การเจาะแบบไม่เหนี่ยวนำสำหรับเพลตขนาดกลางและขนาดบาง, การเจาะแบบสายฟ้าสำหรับเพลตหนา, การเจาะหลายระดับ, การเจาะและการกำจัดตะกรัน, การปราบปรามการสั่นสะเทือนที่ตามมา, ลูปปิดของความดันอากาศ และเทคโนโลยีละเอียดทีละชั้น ฯลฯ . ปรับปรุงประสิทธิภาพและความเสถียรของการตัดกำลังสูงอย่างมาก และปรับปรุงความสามารถในการแข่งขันหลักของแรงอุปกรณ์

วัสดุตกค้างที่มองเห็นได้: เมื่อรวมกับเลย์เอาต์ภาพถ่ายของโทรศัพท์มือถือ การวางตำแหน่งด้วยสายตาของเครื่องมือกลทำให้สามารถรีไซเคิลและนำวัสดุที่เหลือกลับมาใช้ใหม่ได้อย่างมีประสิทธิภาพสูงสุด

การหาขอบตัวเก็บประจุ: การค้นหาขอบตัวเก็บประจุความเร็วสูงและความแม่นยำสูง 500 มม./วินาที และยังมีวิธีการค้นหาขอบแบบแมนนวล สองจุด สามจุด สี่จุด และวิธีการอื่นๆ เพื่อตอบสนองความต้องการของรูปทรงพิเศษ การหาขอบวัสดุและการหาขอบที่มีความแม่นยำสูงกว่า

รองรับรูปแบบการวาด: รองรับการประมวลผลเอาต์พุตโดยตรงของ DXF ทางนิเวศวิทยาดั้งเดิม, รหัส G และภาพวาดอื่นๆรองรับการอ่านและเขียนความเร็วสูงและการประมวลผลไฟล์พิเศษ LXDS และ NRP ที่ส่งออกโดย CypNest

UI: มีคำแนะนำ โต้ตอบด้วยภาพ ง่ายต่อการเรียนรู้

ระบบอัตโนมัติ: รองรับโซลูชันระบบอัตโนมัติ เช่น การตัดคอยล์ออนไลน์ การตัดคอยล์สองหัว การตัดแผ่นท่อแบบรวม และการประมวลผลในระดับภูมิภาคย่อยรูปแบบขนาดใหญ่พิเศษ เพื่อตอบสนองการพัฒนาตลาดมากขึ้น

การบำรุงรักษาที่สะดวก: ให้ข้อมูลการทำงานของผลิตภัณฑ์ เช่น การทดสอบโฟกัสและการสอบเทียบ การตรวจจับกระดาษภาพถ่ายของมลภาวะทางแสง และเซอร์โวตรวจสอบออสซิลโลสโคป

ข้อมูล: เชื่อมต่อกับ Baichu Health Cloud, mes และระบบอื่นๆ รวบรวมสถานะการใช้งานของส่วนประกอบอุปกรณ์ และวิเคราะห์และเตือนการบำรุงรักษาอุปกรณ์อย่างชาญฉลาดเพื่อยืดอายุการใช้งานของอุปกรณ์

การวาด: คุณสามารถวาดหรือแก้ไขแทร็กกราฟิกได้โดยตรงในระบบประมวลผล HypCut โดยไม่ต้องใช้ซอฟต์แวร์ของบริษัทอื่น ซึ่งช่วยปรับปรุงประสิทธิภาพของการดีบักและการปรับแต่ง

ฟังก์ชันที่สะดวก: มีฟังก์ชันโมดูลาร์มาตรฐาน เช่น การตัดด้วยปุ่มเดียว หัวฉีดทำความสะอาด การสอบเทียบอัตโนมัติ การหล่อลื่นอัตโนมัติ การแลกเปลี่ยนโต๊ะทำงาน และการดูดฝุ่นในภูมิภาค ช่วยเพิ่มจุดขายให้กับอุปกรณ์

2.การควบคุมที่เกี่ยวข้อง
BC-LINK: เทคโนโลยีการสื่อสาร BC-LINK ที่พัฒนาขึ้นเองเพื่อให้เกิดการป้องกันการรบกวนและการส่งสัญญาณการแสดงผล สัญญาณ IO และสัญญาณ USB ทางไกลพิเศษ

การปรับให้เหมาะสมด้วยตนเองของ Servo PID: คลิกเดียวเพื่อแก้ไขข้อบกพร่องของพารามิเตอร์เซอร์โวให้เสร็จสมบูรณ์ ความคืบหน้าของการควบคุมตามทฤษฎีอยู่ภายใน ±0.01 มม.
ฮาร์ดแวร์อัจฉริยะ: รองรับวาล์วปรับสัดส่วนบัส, เลเซอร์และหัวตัดอัจฉริยะ, รับเอฟเฟกต์ลูปปิด 1+1>2 เต็มรูปแบบ, ปรับปรุงประสิทธิภาพและความเสถียร

ความปลอดภัย: การป้องกันการชนกันของแรงบิดเบี่ยงเบน, การสอบเทียบสมดุลไดรฟ์คู่แบบเรียลไทม์, การหลีกเลี่ยงสิ่งกีดขวางทางอากาศ, กบอัจฉริยะกระโดดและฟังก์ชั่นอื่น ๆ

ความแม่นยำ: ความแม่นยำของวิถีทางทฤษฎีคือ ±0.005 มม. ความแม่นยำของตำแหน่งคือ 0.01 มม. และความแม่นยำของตำแหน่งซ้ำคือ 0.01 มม.

ความเร็ว: รองรับการเร่งความเร็ว 5G สูงสุด ความเร็วแกนเดียวสูงสุด 300m/นาที

การสื่อสาร: นำโซลูชันระบบแบบเรียลไทม์ RTOS มาใช้ และวงจรการสื่อสารสั้นลงเหลือ 1 มิลลิวินาที

อัลกอริธึม: จัดเตรียมอัลกอริธึมการเร่งความเร็วและการชะลอตัวที่ไม่สมมาตรเพื่อให้อุปกรณ์ทำงานได้อย่างรวดเร็วและนุ่มนวล และปรับปรุงอายุการใช้งานของอุปกรณ์

การปรับความสูง: ตัวควบคุมความสูง BCS100 ประสิทธิภาพสูงได้รับการอัปเกรดเป็นระบบติดตามแบบเรียลไทม์ของบัส ซึ่งปรับปรุงความเสถียรและประสิทธิภาพในการติดตามเพิ่มเติม

อุตสาหกรรมที่เกี่ยวข้อง

เหมาะสำหรับเครื่องตัดไฟเบอร์เลเซอร์กำลังสูงเกิน 8000Wใช้กันอย่างแพร่หลายในโรงงานโลหะแผ่น สายการผลิตอัตโนมัติ และสถานีแปรรูปขนาดใหญ่

FSCUT 8000A
